UML图中类之间的关系(iOS)
Contents
- 在UML类图中常见的有以下几种关系:
泛化(Generalization)
、实现(Realization)
、组合(Composition)
、聚合(Aggregation)
、关联(Association)
、依赖(Dependency)
。 - 各种关系的强弱顺序:
泛化 = 实现 > 组合 > 聚合 > 关联 > 依赖

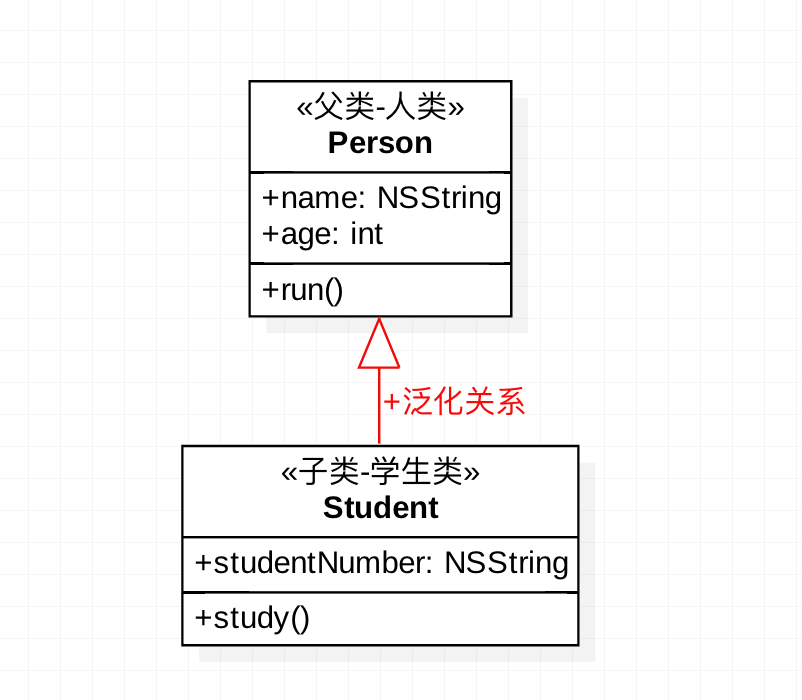

1、泛化(Generalization)关系
关系简述:
is-a
关系。泛化关系
是一种继承关系
,用于描述父类与子类之间的关系。例如:学生
属于人类
,他即有学生的特性也有人类的共性。
关系图形:
- 带空心三角箭头的实线,箭头指向父类。

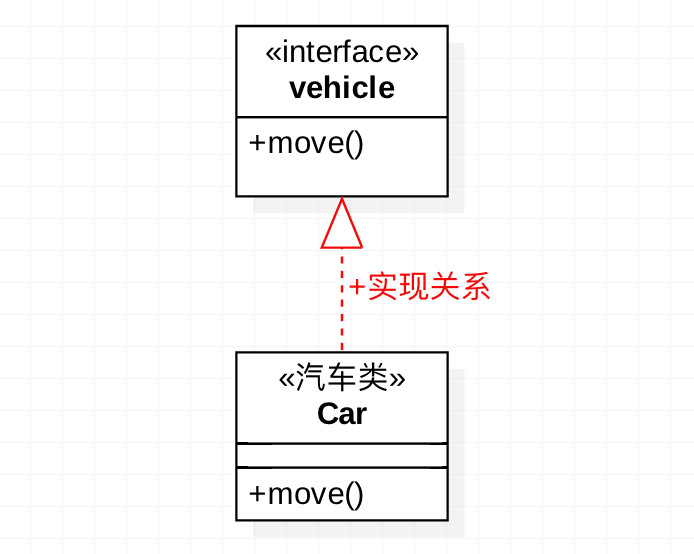

2、实现(Realization)关系
关系简述
- 实现关系是一种类与接口的关系,表示类是接口所有特征和行为的实现,在这种关系中,类实现了接口,类中的操作实现了接口中所声明的操作
关系图形
- 带空心三角箭头的虚线,箭头指向接口。
- 带空心三角箭头的虚线,箭头指向接口。

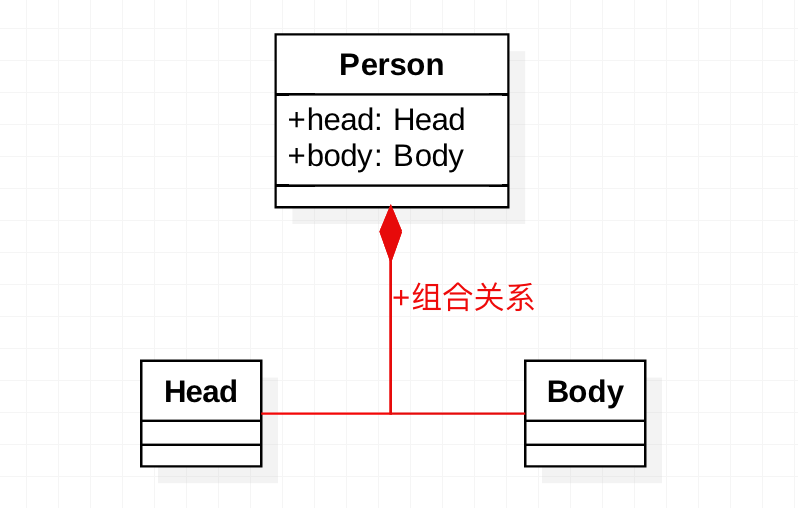

3、组合(Composition)关系
关系简述:
contains-a
关系。- 整体与部分的关系,但是整体与部分
不可以分开
。 - 组合关系中部分和整体具有统一的生存期。一旦整体对象不存在,部分对象也将不存在,部分对象与整体对象之间具有
同生共死
的关系。
关系图形:
- 带实心菱形的直线,菱形指向整体。
- 带实心菱形的直线,菱形指向整体。

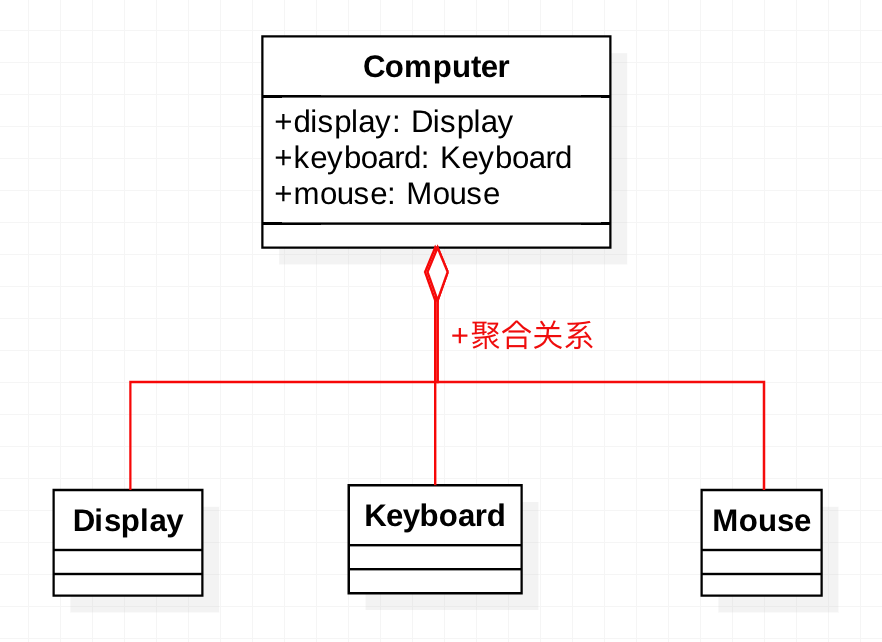

4、聚合(Aggregation)关系
关系简述:
has-a
关系。- 整体和部分的关系,整体与部分
可以分开
。 - 他们可以具有各自的生命周期。
关系图形:
- 带空心菱形的直线,菱形指向整体。
- 带空心菱形的直线,菱形指向整体。

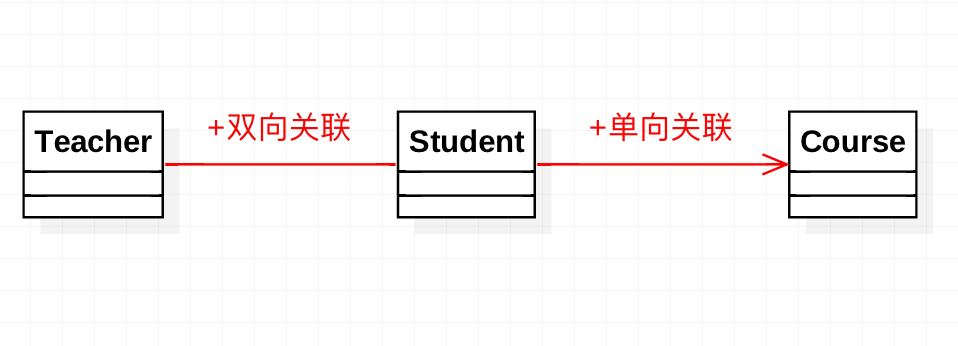

5、关联(Association)关系
关系简述:
- 一种拥有的关系,它使一个类知道另一个类的属性和方法,通常将一个类的对象作为另一个类的属性。
- 分为
单向关联
、双向关联
。 - 关联有两个端点,在每个端点可以有一个基数,表示这个关联的类可以有几个实例。
常见的基数及含义:
0..1
表示0 或一个实例。0..*
表示对实例的数目没有限制。1
表示只能有一个实例。1..*
表示至少有一个实例。
关系图形:
- 带普通箭头的实心线,指向被拥有者。
- 双箭头或不使用箭头表示双向关联。
- 单箭头表示单向关联。

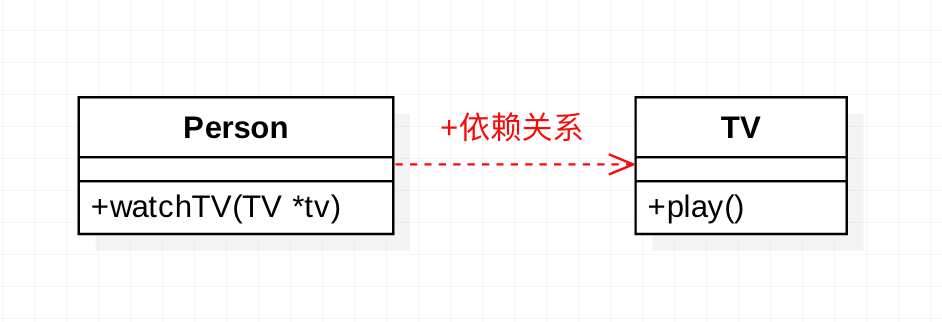

6、依赖(dependency)关系
关系简述:
- 是一种
使用关系
,表示一个类依赖于另一个类的定义。 - 依赖关系总是
单向
的 。可以简单的理解,一个类A使用到了另一个类B,而这种使用关系是具有偶然性的、临时性的、非常弱的,但是B类的变化会影响到A类;
- 是一种
代码提现:
- 局部变量、方法中的参数和对静态方法的调用。
关系图形:
- 依赖关系用带普通箭头的虚线表示,由依赖的一方指向被依赖的一方。
- 依赖关系用带普通箭头的虚线表示,由依赖的一方指向被依赖的一方。
组合、聚合、关联、依赖的总结与区别
组合关系是关联关系的一种特例,这种关系比聚合更强,也称为强聚合;整体与部分是不可分的,整体的生命周期结束也就意味着部分的生命周期结束;例如:人与人的头和身体;
聚合关系也是关联关系的一种特例, 属于强的关联关系;整体与部分之间是可分离的,他们可以具有各自的生命周期。例如:电脑与CPU和键盘;
关联关系属于一种强依赖关系,不存在依赖关系的偶然性、关系也不是临时性的,一般是长期性的,而且双方的关系一般是平等的, 而聚合关系中双方的关系是不平等的,即:has-a。
依赖关系是一种使用关系,单向;这种使用关系是具有偶然性的、临时性的、非常弱的。
SDWebImage的UML类图
- github地址:https://github.com/rs/SDWebImage
